町大字で集計した界面グラフで空白エリアの境界線を消す方法
界面グラフの枠線を消すことはできないので、界面グラフのうち、 色の塗られている箇所のみエリアにコピーすることにより、町大字の枠線を消します。

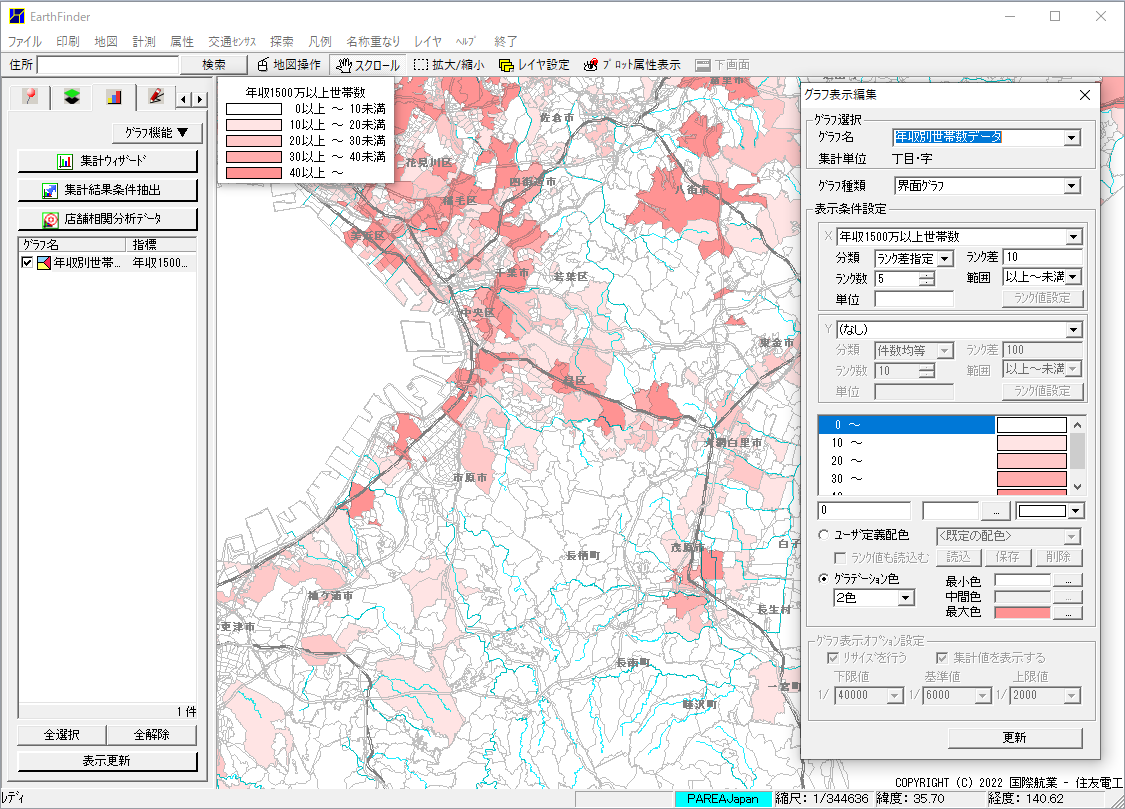

例えば、下図のように、年収1500万以上の世帯数で集計し、2色のグラデーション色で塗分けた場合、 0~10未満の町丁目、つまり空白エリアの境界線が目立ってしまいます。
それらの境界線を非表示にして、色塗りされた部分のみを強調して見やすくします。
そのための方法は、次の通りです。
- 新規にエリアグループを作成します。ここでは、仮に「グラフエリア」と言う名称でエリアグループを作成します。

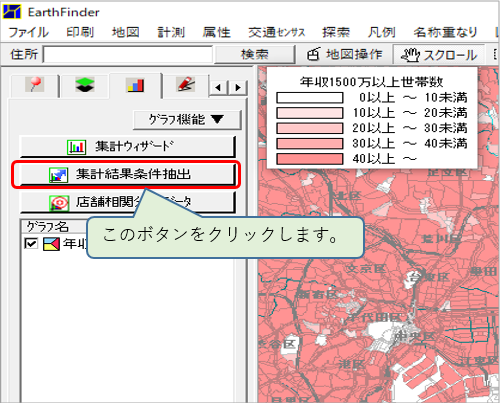

- 「集計結果条件抽出」ボタンをクリックします。

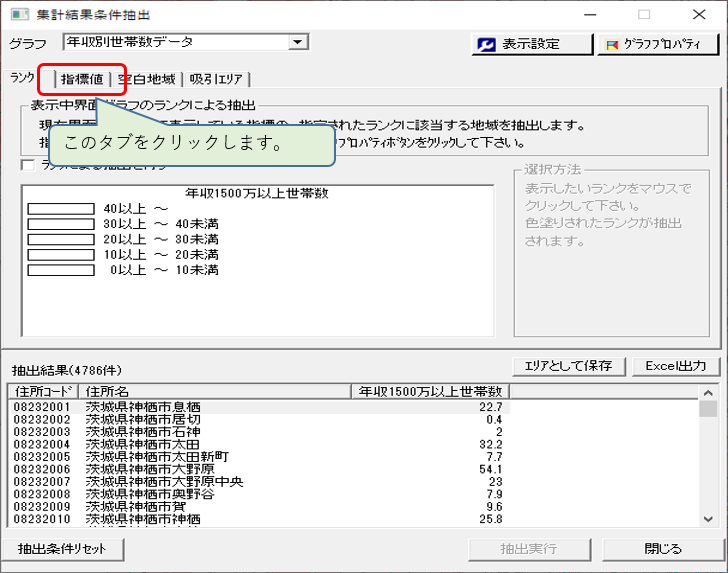

- 「指標値」タブをクリックします。
-

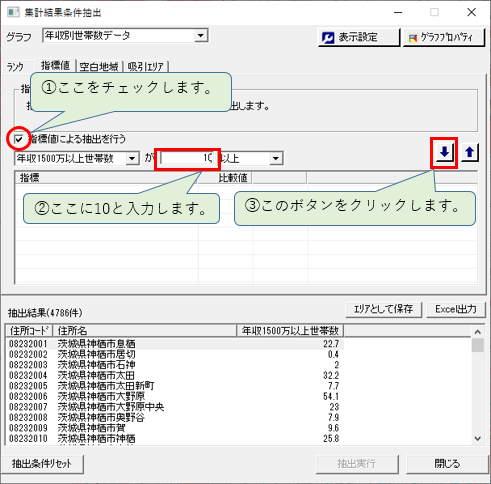

「指標値による抽出を行う」にチェックを入れます。

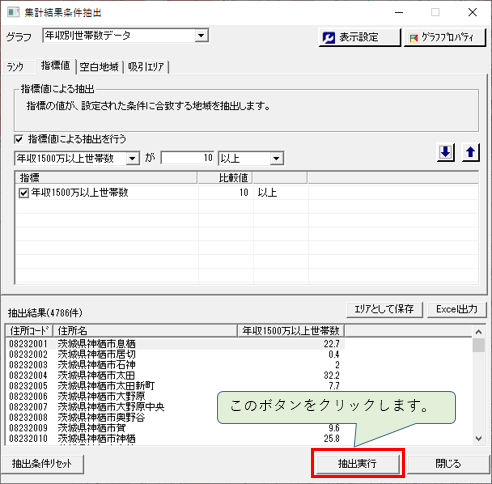

また、指標値が10未満の場合、グラフの色は白なので10以上の指標値についてのみ、エリア化します。 - 「抽出実行」ボタンをクリックします。

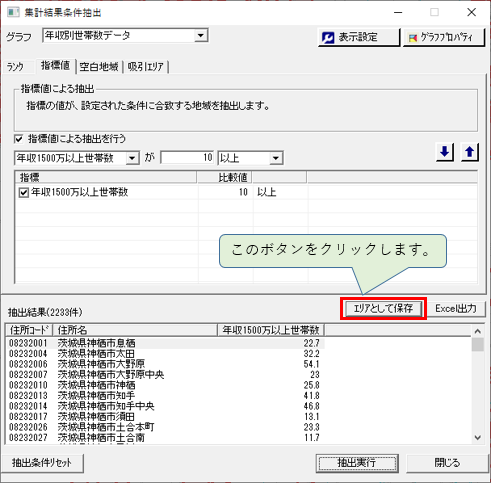

- 「エリアとして保存」ボタンをクリックします。
- 次の画面で「保存」ボタンをクリックして、エリアとして保存します。

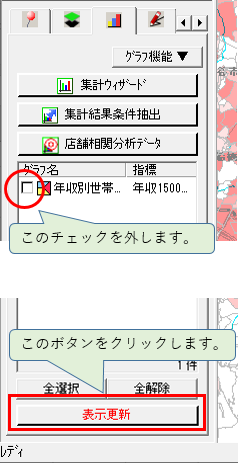

- グラフパネルのグラフのチェックを外して、「表示更新」ボタンをクリックします。
-

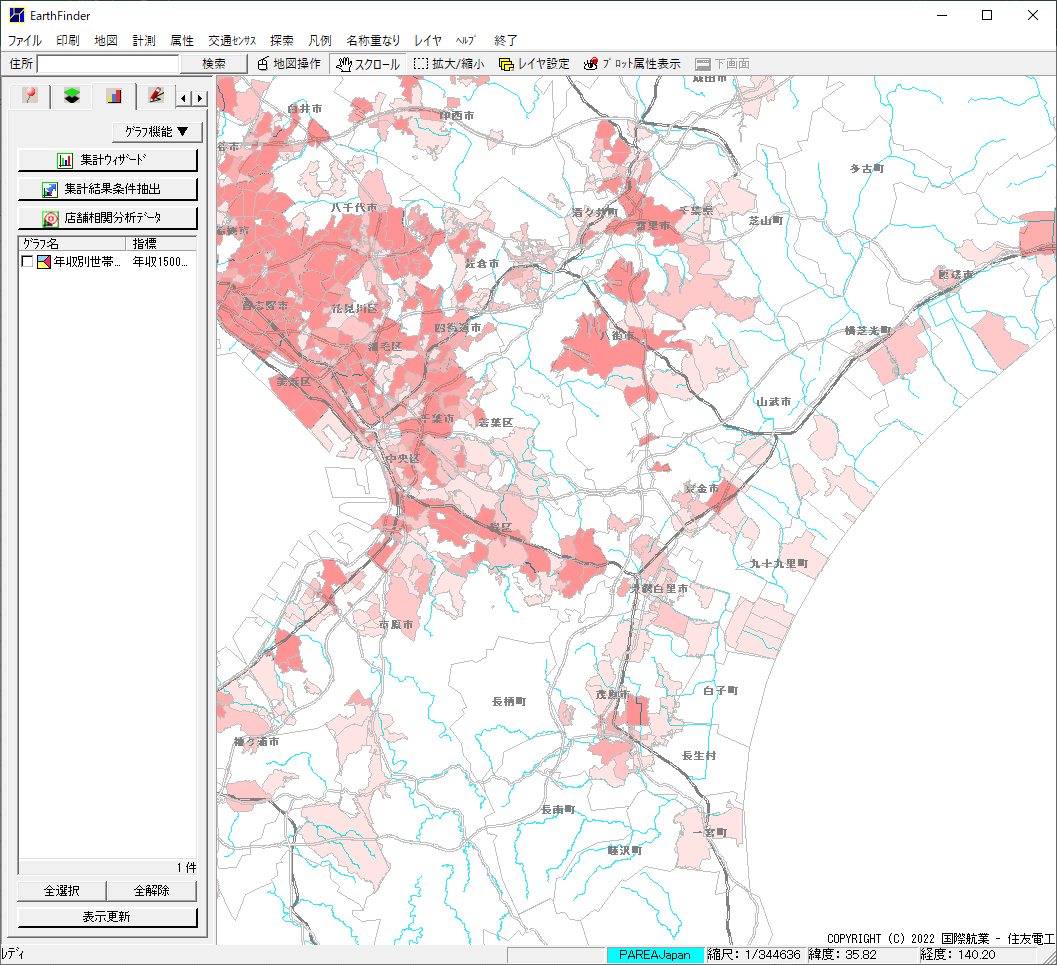

これで、界面塗りで色の塗られいないところの境界線を消すことができます。
後は、必要に応じて、地図レイヤー等の設定を行ってください。
